"Свист" на записи с регистратора

[master-kostya]

Лечим "свист" - viewtopic.php?f=14&t=211#p3423

[baskar]

Лечим "свист" - viewtopic.php?f=14&t=211#p3423

С вашего топика картинки со схемой и фотографии с форума пропали!!! Восстановите схему, плиз.

[master-kostya]

Восстановлю полностью сообщение.

Надоело мне слушать "свист" на записи с регистратора описанный в теме.
Решено было победить эту проблему. Собственно для решения этой проблемы требовалось всего лишь установить LC-фильтр в разрыв плюсового провода питания ВР.
Сегодня появилось время и желание и "завывания" на звуке были устранены.

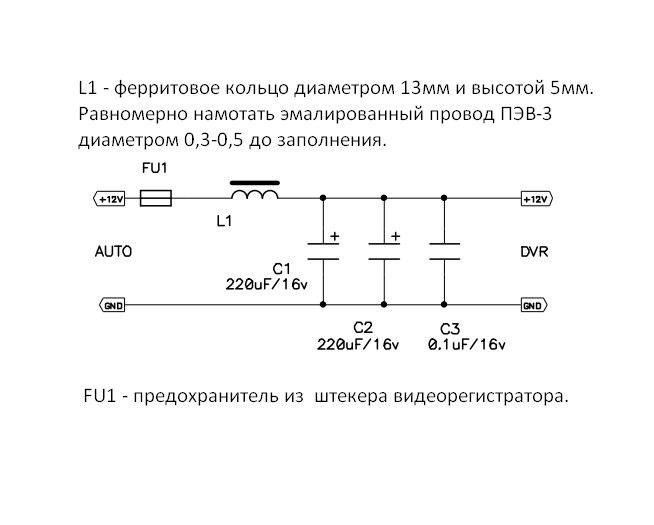

Собираем вот такую схему:



Собрать её было не проблема, проблема была всё это дело впихнуть в штекер прикуривателя. Собственно из-за ограниченного пространства и пришлось использовать два конденсатора на 220 микрофарад всесто одного на 470...

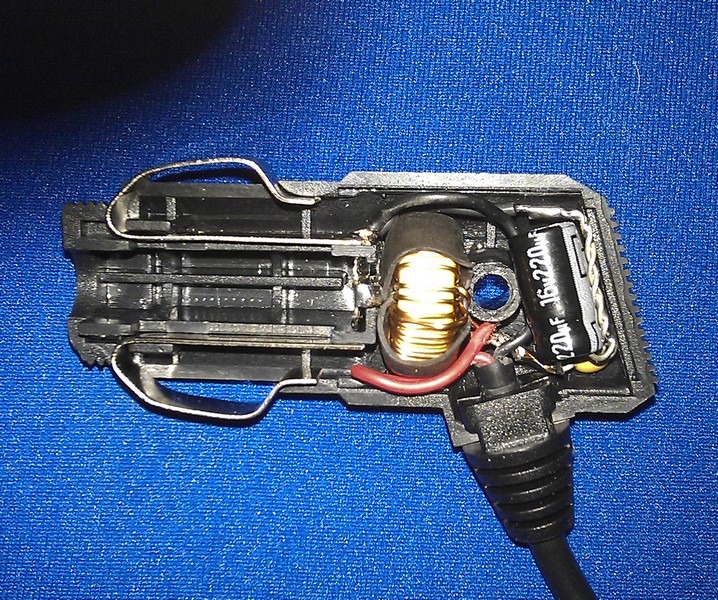

Собственно удалось таки мне всё это дело упаковать:

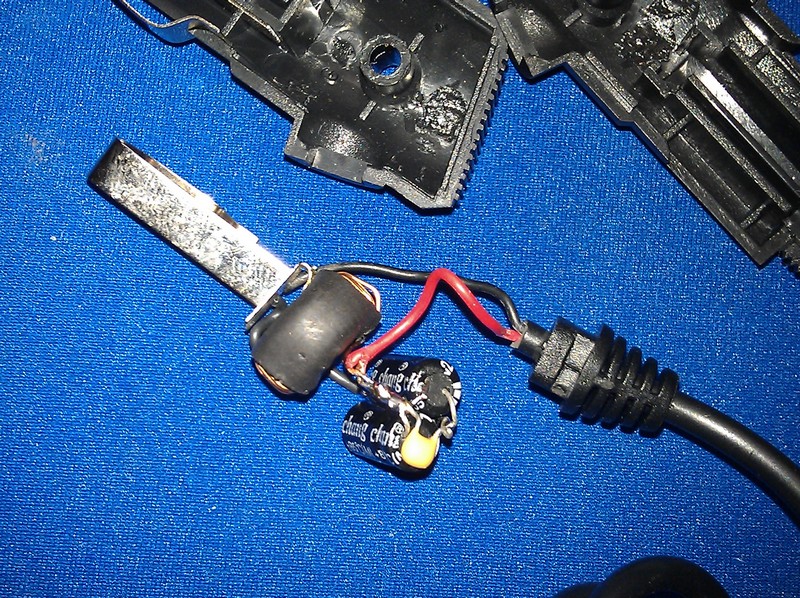

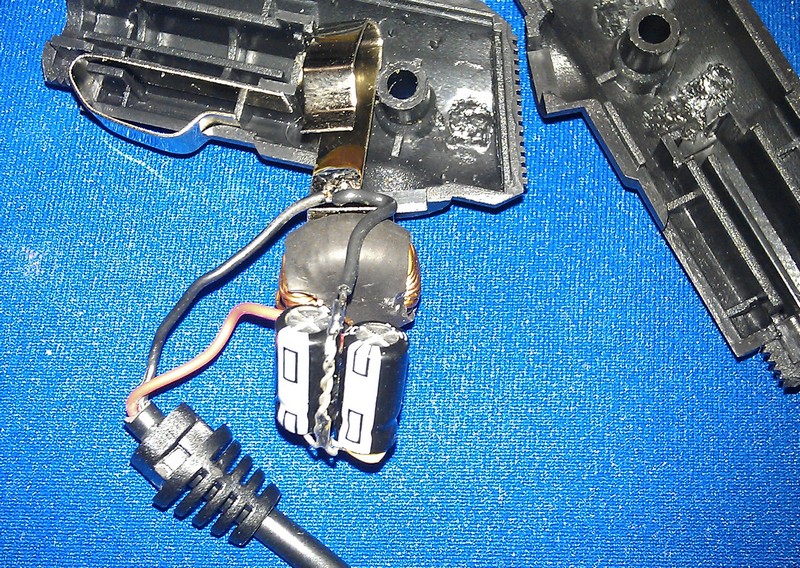

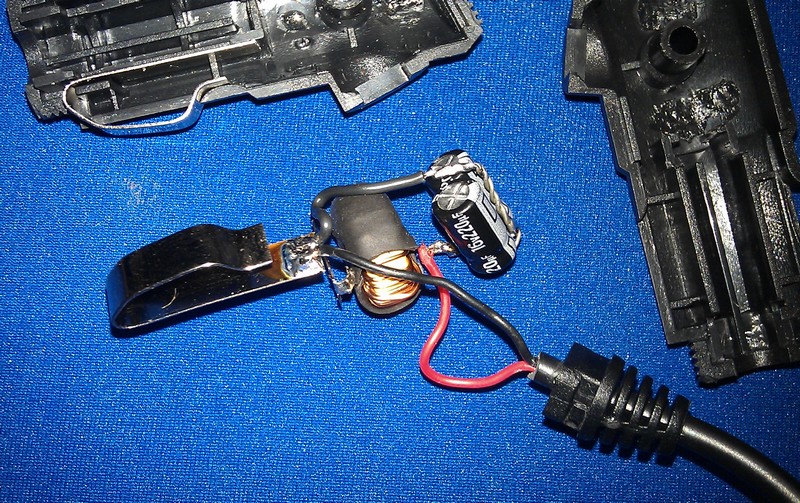

После упаковки весь этот колхоз достал и сфотал с различных ракурсов:







В общем завываний звука после установки LC-фильтра не стало. В архиве два видео, одно до доработки, другое после.
Обращаем внимание на звук - http://yadi.sk/d/8ag_hzMY4UF0K 41 Мб.

[baskar]

А индуктивность сколько мкГенри достаточно? Чего-то ферритов найти не могу, но зато нашел уже готовые дроссели - http://www.megachip.ru/search.php?class=060101 какого импеданса достаточно будет? Или вот тут вообще миниатюрные http://www.radiochip.ru/cgi-bin/goodra. ... &type=0914
