**Mixi-Aka**» 14 апр 2013, 19:39

День добрый.
В этой теме предлагаю писать о всяко-разно реализованных придумках связанных с нашим ВР, его кронштейнами, способами питания и т.д.
*******************************************************************************************************

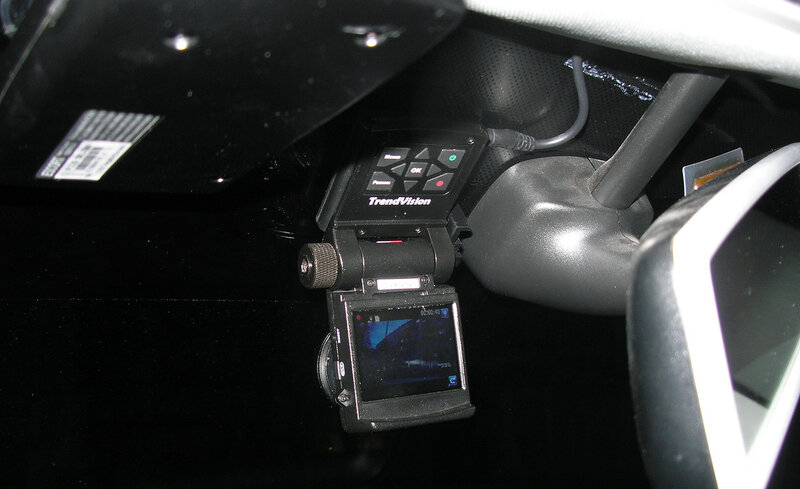

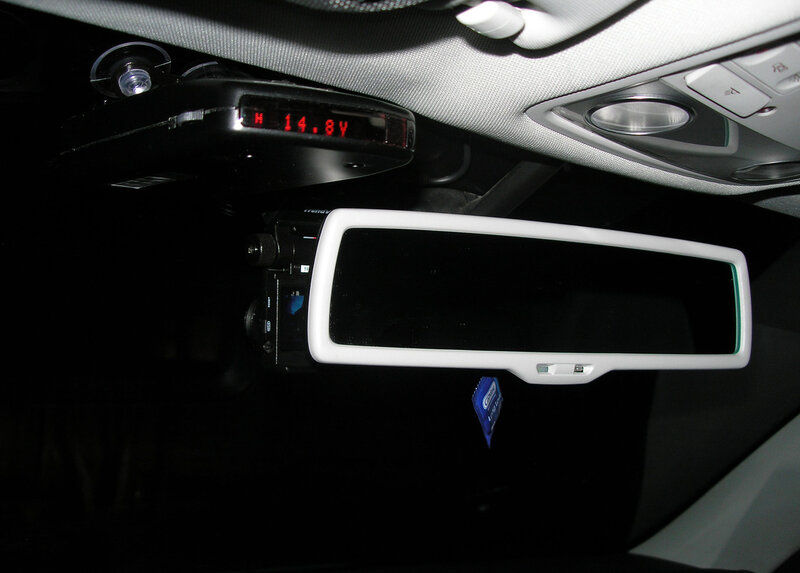

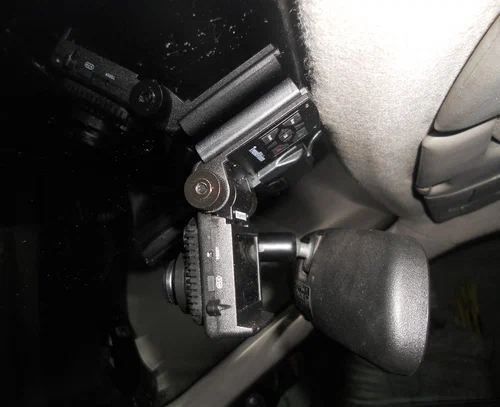

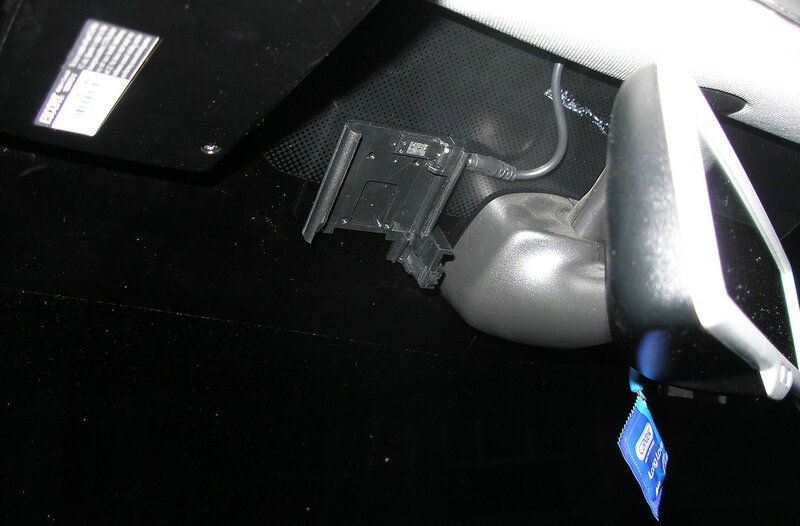

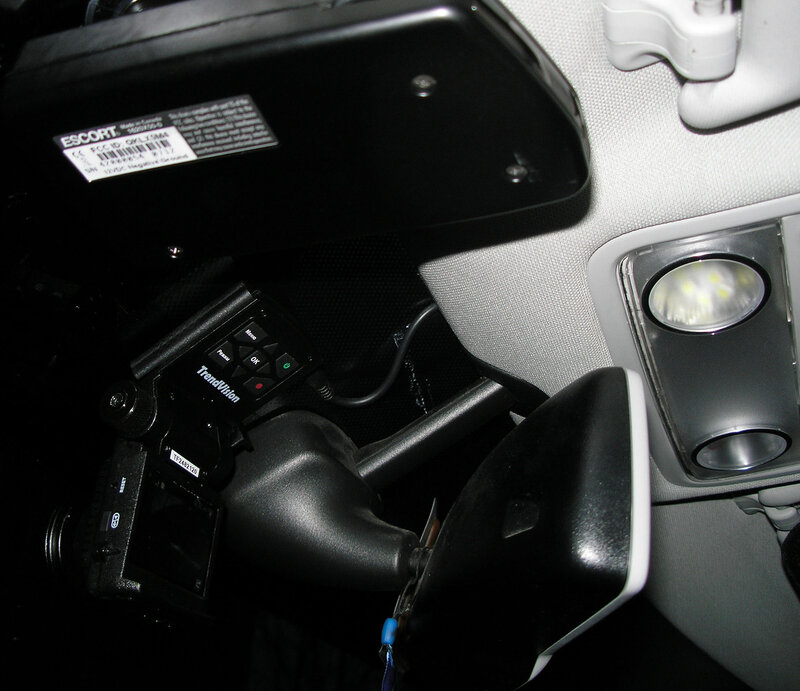

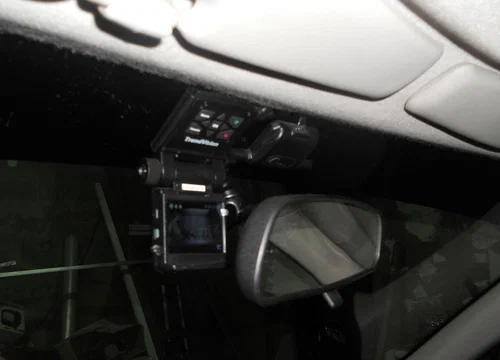

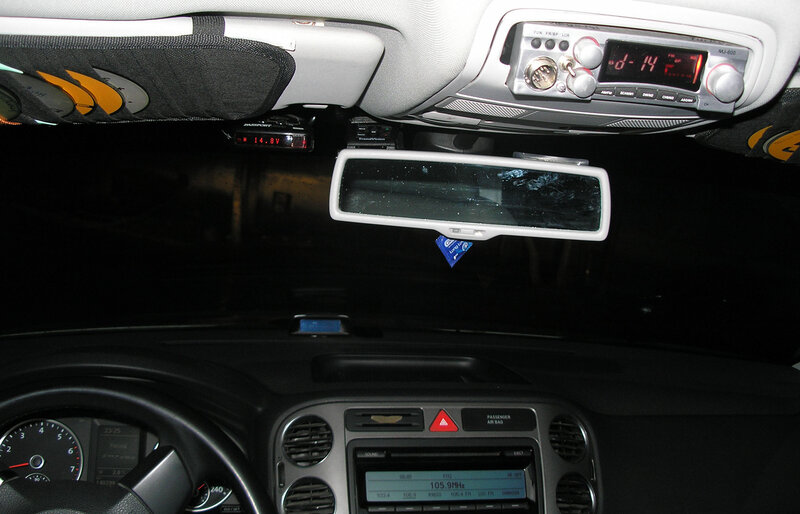

Решил заморочиться с магнитным креплением...По ссылке, любезно подсказанной Рара http://enginestart.info/dvr-magnetic-mount/ магниты взял от старого жёсткого диска. И прилепил их на скотч 3М к кредлу...на стекло приклеил тем же скотчем большую шайбу. Вторую площадку(шайбу) приклеил на полку над головой, благо на моём авто она присутствует. Можно сделать поворотную площадочку снизу на зеркало... Просто отлепляю(сдвигаю) ВР вместе с кредлом от стекла и леплю на полку...
Теперь варианты с поворотом в любую сторону присутствуют. Чего собственно и добивался. Также можно на присоску приклеить магнит и крепить к ней кредл ...Зачем на присоску, скажу честно-незнаю)))
С наступлением хорошей погоды посмотрю как будет держаться на просёлке, в городе при интенсивном передвижении проблем нет.
Жду реализации использования ВР "вверх ногами" . Тогда будет возможно использовать такое крепление и на торпеде.
Вибраций не увидел.
Разницы в качестве съёмки с магнитами и без не заметил и как магниты могут влиять на ВР не знаю...
Реализованная задумка понравилась
Магниты

как то так...
http://youtu.be/qOhOIpezcT0
Результат
http://youtu.be/uMG3lge1y8c
http://youtu.be/olPqmdC3J5g

**gse**» 14 апр 2013, 19:47

Молодец! + Плюсую однозначно.

Вроде легко снимается или это на видео так кажется.

**Mixi-Aka**» 14 апр 2013, 19:54

gse писал(а):Молодец! + Плюсую однозначно.

Вроде легко снимается или это на видео так кажется.

Держится крепко, снимается сдвигом с усилием...Из кредла вынимается штатно...
Шайбы - это пробный вариант...Будут аККуратные пластины под цвет полки...и тонированной полосы...Как до дачи доеду...
Плафон пока снят для подключения ВР...
На лежачих полицейских слегка вздрагивает)))

**gse**» 14 апр 2013, 20:00

Mixi-Aka
Давай,и дополняй свой первый пост,можно и фото подкрепить.

**papa.**» 14 апр 2013, 21:15

Mixi-Aka писал(а):День добрый.
В этой теме предлагаю писать о всяко-разно реализованных придумках связанных с нашим ВР, его кронштейнами, способами питания и т.д.
*******************************************************************************************************
Разницы в качестве съёмки с магнитами и без не заметил и как магниты могут влиять на ВР не знаю...
Реализованная задумка понравилась
http://youtu.be/qOhOIpezcT0
Результат
http://youtu.be/uMG3lge1y8c

Добрый вечер!
Очень понравилось

**Mixi-Aka**» 14 апр 2013, 21:50

papa. писал(а):Очень понравилось

**Евгений Курск**» 14 апр 2013, 22:48

мне тоже понравилось) молодцом!!!

**master-kostya**» 18 апр 2013, 18:09

Сабж в разобранном виде:

После разборки/сборки устройство не пострадало и выполняет свои функции.

ПыСы: Круглая бандура (на неё ещё полярик наворачивается) вокруг объектива с внешней стороны рега является радиатором для сенсора.
Объектив в этом реге поменять/подстроить очень проблематично:
а) приклеян намертво.
б) не стандартная площадка объектива.
Кста сделана не из переработанных ПЭТ бутылок, а из добротного материала. Мне так показалось.
в) Диаметр выступающей из рега части объектива больше, чем у стандартных объективов. В общем если поставить бевард, то будет не красивая щель.

С местом сочленения половинок корпуса (дисплей-обьектив/клавиатура) вообще беда. Одновременно подвижное и жесткое соединение сделать вряд ли получится.
Болт стягивает половинки всего лишь с одной стороны.Даже если получиться стянуть эту половинку, то корпус будет на кочках деформироваться за счет пластичности плассмасы и вихляться на кочках.
ИМХО не совсем удачная конструкция.

**Евгений Курск**» 18 апр 2013, 18:27

bg1 писал(а):Сабж в разобранном виде:
Кста сделана не из переработанных ПЭТ бутылок, а из добротного материала. Мне так показалось.
вихляться на кочках.
ИМХО не совсем удачная конструкция.

ну надо)))) опередил)))))) я сегодня тоже разобрал.фото делал))) а тут вот тебе)))

**Rezon**» 18 апр 2013, 18:32

А холдеры то разные в регистраторах устанавливаются, как я посмотрю. Интересно какой новее - на фото явно усиленный.
Объектив то регулируется нормально, но у меня другой холдер, с тоненькой верхней частью и проблема регулировки была в том, что усилие пальцев при нажатии и повороте объектива уже влияло на фокусировку - пришлось опытным путём определить поправку на деформацию холдера и выставлять фокус уже с поправкой.
На фото, кстати, так же на соплях, как и у меня было, держится третья ножка разъёма питания регистратора - рекомендую пропаять нормально, а то можно и разъём свернуть быстро, если им пользоваться.

**master-kostya**» 18 апр 2013, 19:12

Евгений Курск писал(а): я сегодня тоже разобрал.фото делал)))

Выкладывай раз делал.

**gse**» 18 апр 2013, 20:03

В общем если поставить бевард, то будет не красивая щель

Да,верхняя юбка объектива чуть больше в диаметре чем у Беварда.
P.S. Что-то не понял,а для чего ставить Бевард,эта оптика получше будет.

**master-kostya**» 18 апр 2013, 23:20

Для эксперемента. Может в данном реге стоковый объектив и лучше, но в других замена на Бевард решала многие проблемы с фокусом.

**gse**» 18 апр 2013, 23:24

bg1 писал(а):Для эксперемента. Может в данном реге стоковый объектив и лучше, но в других замена на Бевард решала многие проблемы с фокусом.

Дак у меня в Q2 такой стоит,до него Бевард стоял.

**master-kostya**» 18 апр 2013, 23:59

Значит хорошо, что стоковый объектив хороший.

Вот только плохо, что китайцы клея не пожалели и от души залили резьбу объектива. Было огромное желание крутнуть немного фокус.

**gse**» 19 апр 2013, 09:03

bg1 писал(а):Значит хорошо, что стоковый объектив хороший.
Вот только плохо, что китайцы клея не пожалели и от души залили резьбу объектива. Было огромное желание крутнуть немного фокус.

Да уж,клея не жалеют.Попробовать если иголкой его выцарапать.

**Евгений Курск**» 19 апр 2013, 15:19

bg1 писал(а):Значит хорошо, что стоковый объектив хороший.
Вот только плохо, что китайцы клея не пожалели и от души залили резьбу объектива. Было огромное желание крутнуть немного фокус.

я скрутил)))) подержал на солнце и получилось) в тени у нас 23-24

**master-kostya**» 19 апр 2013, 16:29

Давай подробнее как откручивал, чем клей отмачивал.
Вот смотрю видео с рега и вижу, что мой корейский рег с аналогичным углом обзора снимает гораздо четче, чем сабж. Правда я в корейце обьектив менял на бевард и сам настраивал фокус...

**Mixi-Aka**» 19 апр 2013, 18:02

bg1 писал(а): вижу, что мой корейский рег Правда я в корейце обьектив менял на бевард и сам настраивал фокус...

вижу, что мой рег корейского роду-племени :lol:

Так будет точнее...после трепанации :lol:

Я на такое не решусь :shock:

**papa.**» 19 апр 2013, 20:47

Mixi-Aka писал(а): Я на такое не решусь

Добрый!
Помнится Папанов (в известном фильме) сказал: "Я на такое пойтить не могу" :lol:

А у хлопцев действительно "очумелые(и не только "ручки")

В хорошем смысле :!:

**unreal**» 19 апр 2013, 22:22

Евгений Курск писал(а):
bg1 писал(а):Значит хорошо, что стоковый объектив хороший.
Вот только плохо, что китайцы клея не пожалели и от души залили резьбу объектива. Было огромное желание крутнуть немного фокус.
я скрутил)))) подержал на солнце и получилось) в тени у нас 23-24

А зачем, у тебя ж все и без этого было судя по видео неплохо?

**Евгений Курск**» 20 апр 2013, 06:16

unreal писал(а):
Евгений Курск писал(а):
bg1 писал(а):Значит хорошо, что стоковый объектив хороший.
Вот только плохо, что китайцы клея не пожалели и от души залили резьбу объектива. Было огромное желание крутнуть немного фокус.
я скрутил)))) подержал на солнце и получилось) в тени у нас 23-24

А зачем, у тебя ж все и без этого было судя по видео неплохо?

оно и сейчас нормально,главное!!!!метки ставить надо,прежде чем крутить.

**Евгений Курск**» 20 апр 2013, 08:30

всем доброе утро!) попробовал заменить объектив в регистр. на обычный с ч\б видеокамеры, резьба подошла как там и было) а вот видео жуть)))) что то не то))) весь смысл эксперимента был в изменении угла изображения.не получилось....
эксперемент http://yadi.sk/d/9AF-KIn64Bros 12 метров
вернул как и было http://yadi.sk/d/nfco8flC4BrmK 36 метров

**gse**» 20 апр 2013, 09:13

Евгений ,вы о чем??? какой угол вам надо??? Если делать угол больше,то как вариант только из Беварда f2.1 mm и то я Х/З зачем?

У тебя и так все вкусно. :lol:

**Евгений Курск**» 20 апр 2013, 09:20

gse писал(а): Евгений ,вы о чем??? какой угол вам надо??? Если делать угол больше,то как вариант только из Беварда f2.1 mm и то я Х/З зачем?

У тебя и так все вкусно.

я попробовал))) угол хотел меньше.

**gse**» 20 апр 2013, 09:43

я попробовал))) угол хотел меньше.

Опять же мегапиксельный Бевард М12:

Объектив f2.1 mm; 107° (1920x1080), при 1280x720 угол не замерялся.
Объектив f2.8 mm; 88° (1920x1080) и 117° (1280x720)
Объектив f3.3 mm; 74° (1920x1080) и 99° (1280x720)
Объектив f3.6 mm; 66° (1920x1080) и 94° (1280x720)
Объектив f7.0 mm; 32° (1920x1080) и 43°(1280x720)

**Rezon**» 20 апр 2013, 12:11

Евгений Курск писал(а):я попробовал))) угол хотел меньше.

А что тогда было не взять нормальный объектив ?

А то этот встал криво, тёмный и цветопередачу искажает...
Для меньшего угла надо mastera просить, чтобы провентилировали вопрос о возможности введения в прошивке программного режима "нормальный" угол - имхо на трассе и т.п. не помешало бы иметь в запасе разрешение 1920х1080 с углом около 90 и с большей детализацией.

**Mixi-Aka**» 20 апр 2013, 18:17

Rezon писал(а): Для меньшего угла надо mastera просить, чтобы провентилировали вопрос о возможности введения в прошивке программного режима "нормальный" угол - имхо на трассе и т.п. не помешало бы иметь в запасе разрешение 1920х1080 с углом около 90 и с большей детализацией.

Поддержу

**Евгений Курск**» 20 апр 2013, 19:26

Rezon писал(а):
Евгений Курск писал(а):я попробовал))) угол хотел меньше.

А что тогда было не взять нормальный объектив ? А то этот встал криво, тёмный и цветопередачу искажает...
Для меньшего угла надо mastera просить, чтобы провентилировали вопрос о возможности введения в прошивке программного режима "нормальный" угол - имхо на трассе и т.п. не помешало бы иметь в запасе разрешение 1920х1080 с углом около 90 и с большей детализацией.

фокус у него как-то настраивался не на все видео, а только в каком то промежутке.крутил в разных вариантах толку нет!!! так для образца и показал видео.

**Rezon**» 20 апр 2013, 19:42

Евгений Курск писал(а):фокус у него как-то настраивался не на все видео, а только в каком то промежутке.крутил в разных вариантах толку нет!!!...

Если родной холдер не трогали, то этот объектив должен был встать как положено, перпендикулярно матрице - а значит сам объектив просто сильно мылит с одной стороны и толку от его кручения в холдере действительно не будет. А по цвету такое ощущение, что у него и ИК фильтра нет

**Евгений Курск**» 20 апр 2013, 19:47

Rezon писал(а):
Евгений Курск писал(а):фокус у него как-то настраивался не на все видео, а только в каком то промежутке.крутил в разных вариантах толку нет!!!...

Если родной холдер не трогали, то этот объектив должен был встать как положено, перпендикулярно матрице - а значит сам объектив просто сильно мылит с одной стороны и толку от его кручения в холдере действительно не будет. А по цвету такое ощущение, что у него и ИК фильтра нет

конечно фильтра нет))) объектив самый простой.

**papa.**» 20 апр 2013, 19:54

Евгений Курск писал(а):конечно фильтра нет))) объектив самый простой.

Добрый!
Тогда зачем :?:

все это движения.

**Евгений Курск**» 20 апр 2013, 19:58

papa. писал(а):
Евгений Курск писал(а):конечно фильтра нет))) объектив самый простой.

Добрый!
Тогда зачем все это движения.

друзья мои) я попробовал! очень интересно было) тема "Очумелые ручки" вот очумел и ручками сделал.)

**papa.**» 20 апр 2013, 20:04

Евгений Курск писал(а):друзья мои) я попробовал! очень интересно было) тема "Очумелые ручки" вот очумел и ручками сделал.)

Добрый !
Вот с этим согласен на все 100%

вот очумел и сделал

**papa.**» 20 апр 2013, 22:29

Добрый!
Мысли вслух . Думаю площадку можно попытаться выровнять путем приклеивания кусочков пластика (чуть выше центральной части) суперклеем, и напильником или на ровном наждачном круге(сбоку) доработать в одну плоскость.Такой способ возможно и поможет,увеличится плоскость приклеивания скотча.

**Mixi-Aka**» 20 апр 2013, 23:08

Евгений Курск писал(а):
что кронштейн тоже болтается непосредственно который приклеин к стеклу,думаю по скольку теплеет на улице,переклею его посмотрим что выдет. скотч будет не по центру а по бокам. можно было бы на всю площадь но площадка не ровная.
*****************
Как ты углядел что салазки(кредл) приклееные к стеклу болтаются? В какой плоскости?
А приклеить и выровнять ВСЮ площадку крона это здорово...Скотчем в два слоя по бокам выровнять...или как Рара советует...Я так магниты буду клеить...Что бы увеличить площадь прилегания...

**master-kostya**» 21 апр 2013, 01:28

Я рег сразу решил ставить на кронштейн, что со скотчем идёт. Просто одного взляда на кронштейн с присоской хватило понять, что это жутко хлипкая конструкция.
Да и изначально я планировал именно клеить рег.
В общем приступил. Протер стекло в месте планируемой установки спиртом, примерил рег, оторвал со скотча плёнку и придавил всё это дело к стеклу. Прилип.
Решил пошевелить рег. Болтается. Присмотрелся.
1. Кронштейн "играет" на скотче.
2. Рег болтается в кронштейне.
Вставил рег в кронштейн с присоской. Не болтается. Открутил крепление присоски, на другую часть (та куда вставляется рег) приклеил ДРУГОЙ скотч на предназначенное для него место.
Оторвал нафиг кронштейн который был приклеян ранее, снова протёр спиртом и приклеил. Всё. Теперь рег не болтается, а если и болтается, то на шарнире половинок корпуса.
Резюме: Кронштейн с наклеяным с завода скотчем в топку. Скотч какой то слишком желеобразный, надо бы пожестче. Кронштейн амно.
Кронштейн от присоски - нормально. Скотч из соседнего ларька - вообще песня.
Сорри за много букафф.

**master-kostya**» 21 апр 2013, 01:32

А теперь ещё по поводу болтанки. У меня рядом с сабжем приклеян другой регистратор. Корейский.
Тоже на скотче. И ведь у него нет ни каких волн, трясучки на рельсах, подпрыгиваний в такт сабу.
В общем не всё в порядке у рега со стабилизацией изображения...

**Евгений Курск**» 21 апр 2013, 07:11

Mixi-Aka писал(а):Евгений Курск писал(а):
что кронштейн тоже болтается непосредственно который приклеин к стеклу,думаю по скольку теплеет на улице,переклею его посмотрим что выдет. скотч будет не по центру а по бокам. можно было бы на всю площадь но площадка не ровная.
*****************
Как ты углядел что салазки(кредл) приклееные к стеклу болтаются? В какой плоскости?
А приклеить и выровнять ВСЮ площадку крона это здорово...Скотчем в два слоя по бокам выровнять...или как Рара советует...Я так магниты буду клеить...Что бы увеличить площадь прилегания...

разглядел,долго присматривался что болтается.

**gse**» 21 апр 2013, 08:21

Евгений Курск
Ведь у вас по ходу все достойно было(с тряской и фокусом) и видео класные,просто руки чешутся?Я тоже как один раз трепонацию сделал на своем Q2,так и пошло(замена микрафона,объектива-2раза).

**Евгений Курск**» 21 апр 2013, 08:37

gse писал(а):Евгений Курск
Ведь у вас по ходу все достойно было(с тряской и фокусом) и видео класные,просто руки чешутся?Я тоже как один раз трепонацию сделал на своем Q2,так и пошло(замена микрафона,объектива-2раза).

ага) чешутся , сейчас уже нет ) видео и сейчас нормальное.

**gse**» 21 апр 2013, 09:07

видео и сейчас нормальное

Что и требуется от ВР.

**Mixi-Aka**» 21 апр 2013, 12:17

bg1 писал(а):В общем не всё в порядке у рега со стабилизацией изображения...

А где написано что она(стабилизация) есть?
Скотч китайцы применяют 3М VHB на высокоэластичной основе...Как где то говорилось: для возможности установки-снятия-установки(и возможно в качестве демпфера от тряски)...Вот он и плавает...После демонтажа поменял на 3M VHB- серая основа высокой прочности - полёт норальный...или может я не так внимателен...

**sau1978**» 21 апр 2013, 16:24

Хм... У меня с кроном на липучке намного лучше ВР сидит. На присоске изоброжение плыло когда стоял. Перепробовал много мест и вариантов крепления с присоской. Прицепил поворотный на липучке, проблемы исчезли

**master-kostya**» 21 апр 2013, 20:55

Mixi-Aka писал(а):
bg1 писал(а):В общем не всё в порядке у рега со стабилизацией изображения...

А где написано что она(стабилизация) есть?

Да ни где не написано, но здравый смысл предпалагает, что должно быть некое подобие.
В более старом Q2 нет такой трясучки хотя "голова" рега держиться на честном слове.

**Mixi-Aka**» 21 апр 2013, 21:02

bg1 писал(а):[здравый смысл предпалагает, что должно быть некое подобие.

А я думал что пропустил)))...Очень хочется оптическую стабилизацию...Но это для другой темы

**master-kostya**» 21 апр 2013, 21:23

Это уже роскошь которую не осуществить в данном реге без переработки конструкции. Да и ещё вопрос как оптическая стабилизация будет работать в условиях постоянной вибрации и тряски.

Евгений Курск, Вы так и не дали ответ на вопрос как удалось открутить объектив. Были ли сложности из-за залитой клеем резьбы?
Сильно хотелось бы услышать ответ. Ибо после каждого просмотра видео с рега меня посещает мысль подстроить фокус...

**Rezon**» 21 апр 2013, 21:34

bg1 писал(а):Да ни где не написано, но здравый смысл предпалагает, что должно быть некое подобие.

Оптической стабилизации нет - это понятно, электронной стабилизации нет из-за того, что соотношение размера матрицы и изображения этого не позволяют.

bg1 писал(а):В более старом Q2 нет такой трясучки хотя "голова" рега держиться на честном слове.

Там и ситуация другая: у "головы" Q2 плечо в три раза короче и она в несколько раз легче.

**master-kostya**» 21 апр 2013, 21:39

Остается улучшать жесткость крепления и сочленения половинок рега.

**unreal**» 22 апр 2013, 22:44

bg1 писал(а):Остается улучшать жесткость крепления и сочленения половинок рега.

+ 1000000...

**unreal**» 22 апр 2013, 22:47

Mixi-Aka писал(а):
bg1 писал(а):В общем не всё в порядке у рега со стабилизацией изображения...

А где написано что она(стабилизация) есть?
Скотч китайцы применяют 3М VHB на высокоэластичной основе...Как где то говорилось: для возможности установки-снятия-установки(и возможно в качестве демпфера от тряски)...Вот он и плавает...После демонтажа поменял на 3M VHB- серая основа высокой прочности - полёт норальный...или может я не так внимателен...

Читал про это о других регах, пишут действительно помогает. Но с нашим полагаю будет плюсом, но полностью проблему не решит из-за веса и конструктивных особенностей рега.

**Mixi-Aka**» 22 апр 2013, 23:08

unreal писал(а):Читал про это о других регах, пишут действительно помогает. Но с нашим полагаю будет плюсом, но полностью проблему не решит из-за веса и конструктивных особенностей рега.

Пользую и фотик и в.камеру с оптическим стабом-ВЕСЧЬ. Но в ВР думаю сложно...цифровой, возможно...

**unreal**» 22 апр 2013, 23:25

Mixi-Aka писал(а):
unreal писал(а):Читал про это о других регах, пишут действительно помогает. Но с нашим полагаю будет плюсом, но полностью проблему не решит из-за веса и конструктивных особенностей рега.

Пользую и фотик и в.камеру с оптическим стабом-ВЕСЧЬ. Но в ВР думаю сложно...цифровой, возможно...

Я про скотч 3М...

**Rezon**» 22 апр 2013, 23:35

bg1 писал(а):Остается улучшать жесткость крепления и сочленения половинок рега.

По этому поводу

Поскольку варианты оставлять рег-р и даже кронштейн у нас слишком хлопотны выходят в итоге, а поворот мне как был не нужен, так и остался , то пристроил регистратор на доведённом нештатном быстросъёмном кронштейне, по типу как и старый Q2 - только тот на торпеде прекрасно располагался, а Q5NV пришлось на стекло вешать, где вибраций по определению больше. А заодно сделал регистратор нескладным ...
Разницу в жёсткости систем складного и нескладного регистратора, установленных на правильном креплении можно увидеть тут : http://yadi.sk/d/ZkQ1L7uW4GddN. Ролик не раз переконвертирован, так что на качество можно внимания не обращать - он о другом

**gse**» 22 апр 2013, 23:48

Rezon
Доброй ночи.Кроме хорошей дороги и трамвайного переезда и непонятно,фотку мона как закреплен.

**master-kostya**» 23 апр 2013, 00:13

У меня вот так рег стоит:

В принципе волн на стоящей машине нет, а вот если пролететь через рельсы, то заметна небольшая тряска.
С шарниром пока не могу придумать, что же делать. С одной стороны охота оставить функцию складывания (что бы прятать рег при стоянке с злачных местах), а с другой тряска это не гуд...

Есть мысля попробовать поставить второй болт с правой стороны рега. То есть попробовать сделать аналогичный уже сделаному болт-гайка., но с другой стороны.
Для проводов можно было бы пропил сделать.
Но я что то пока не готов заниматься усовершенствованием гарантийного прибора. Вот попозже, как убеждусь, что девайс не глючный, то может и попробую.

Типа как то так:

Белым нарисовал болт который поставили китайцы на заводе, а желтым - я хочу поставить.

**Rezon**» 23 апр 2013, 16:50

gse писал(а):Rezon
Доброй ночи.Кроме хорошей дороги и трамвайного переезда и непонятно,фотку мона как закреплен.

Приветствую, gse!

Честно пытался понять фразу, но в ней чего-то явно не хватает

А закреплён по обычному:

**master-kostya**» 23 апр 2013, 18:00

Фото установленного рега это хорошо...
Вот если бы увидеть как реализовано "сделал регистратор нескладным", то вообще было бы отлично.

**gse**» 23 апр 2013, 18:59

Доброго вечера Rezon.
Хорошее крепление(еслибы еще была тонировочная полоска 10-14см сверху,снаружи вобще невидно было),а в фразе не хватает слова плохой дороги,тока на переезде,тряхнуло,дак это и с другими так может.

**Rezon**» 23 апр 2013, 19:10

bg1 писал(а):Фото установленного рега это хорошо...
Вот если бы увидеть как реализовано "сделал регистратор нескладным", то вообще было бы отлично.

Способов реализовать немало, но сделано конечно самым простым и неоднократно проверенным на рег-е Q2 способом, из подручных материалов с рабочего стола

: зубочистка 1 шт., кусок термоусадочной трубки диам.3мм длиной 20мм, эпоксидный клей+отвердитель - 2 капли. Инструмент - мультитул. При необходимости всё это добро прекрасно и быстро удаляется с регистратора и он опять становится раскладушкой.

Но это актуально только для моего неродного крепления - углы кронштейна и полуразложенного регистратора подобраны так, что есть беспроблемный доступ к карте памяти. А доступ к разъёму HDMI после регулировки объектива мне больше не нужен. При использовании родных салазок со скотчем на стекле такой простой вариант обычно не подойдёт - рег-р раскладывается меньше и перекрывает доступ к слоту карты памяти.

**Rezon**» 23 апр 2013, 19:19

gse писал(а):Доброго вечера Rezon.
...тока на переезде,тряхнуло,дак это и с другими так может.

Но во вторую половину ролика , где рег-р уже сделан нескладным, смотреть гораздо приятнее

**gse**» 23 апр 2013, 19:21

где рег-р уже сделан нескладным, смотреть гораздо приятнее

А,то!

**papa.**» 23 апр 2013, 20:03

Rezon писал(а): Но во вторую половину ролика , где рег-р уже сделан нескладным, смотреть гораздо приятнее

Добрый вечер , Rezon !
Хороший наглядный пример , разницы в жесткости

**master-kostya**» 23 апр 2013, 21:25

Rezon писал(а): после регулировки объектива мне больше не нужен.

Ну ответьте уже на вопрос: обьектив нормально откручивается? Клей чем размачивать?
Третий раз уже вопрос задаю, а ответа нет... Евгений Курск молчит...
Есть желание крутнуть обьектив, но если будет информация, что китайцы резьбу залили каким нибудь мегакрепким проникающим клеем, то даже разбирать рег нет желания. Я разбирал аппарат (фото выше), видел, что клей есть, но насколько он крепок и как глубоко проник в резьбу не понял.
По опыту других регов знаю, что у некоторых экземпляров удаётся открутить объектив лишь сломав площадку.

И ещё вопрос. На какое растояние настраивался фокус? Я когда менял объектив у корейца крутил фокус на 7 метров. Вроде всё резко на дороге было и номера и знаки и здания.

**Rezon**» 23 апр 2013, 21:45

bg1 писал(а):Ну ответьте уже на вопрос: обьектив нормально откручивается? Клей чем размачивать?
Третий раз уже вопрос задаю, а ответа нет...

А я уже писал, что холдеры разные бывают и количество клея тоже

Лично я ничем не размачивал : открутил холдер с объективом от платы, чтобы на неё нагрузка не шла, подчистил чуток видимый клей, которого немного и было, пораскачивал обе детали относительно друг друга в попытках завернуть/отвернуть, поднажал и объектив стал выкручиваться.
Я фокус обычно как бы на бесконечность настраиваю - на антенны дома метров за сто

Не знаю, что там у Вас нерезко, но не забудьте, что у Q5NV угол большой, в стандарте завышена резкость и контрастность: сие несколько замыливает картинку, что особенно проявляется при ярком свете, когда вокруг границ объектов аж ореолы светятся. Ну и преобразование картинки в 1920х1080 тоже своё накладывает.

**master-kostya**» 23 апр 2013, 21:53

С клеем разобрались.

Теперь с расстоянием. На каком расстоянии находился объект на который фокусировался объектив? И возникло желание, после фокусировки, ещё (повторно) крутнуть обьектив?

**master-kostya**» 23 апр 2013, 22:08

Rezon писал(а):что там у Вас нерезко.

Думаю буквы под "АВТОСЕРВИС" должны прекрасно читаться. От рега до этой вывески расстояние метров 10 или не много больше.

Скрин в разрешении 1920х1080 - http://img-fotki.yandex.ru/get/6437/644 ... 6f4f4_orig

Хотелось бы услышать ваше мнение, стоит пробовать подстроить фокус или нет...

**Rezon**» 23 апр 2013, 22:36

bg1 писал(а):Думаю буквы под "АВТОСЕРВИС" должны прекрасно читаться. От рега до этой вывески расстояние метров 10...

Не думаю, что должны "прекрасно читаться", да и условия не те, чтобы нормально понять: расстояние большое, буквы мелкие и как раз вся снимаемая сторона подсвечена солнцем. Чтобы настройку объектива оценить, лучше без яркого солнца снимать и смотреть не только скрин 1920х1080 с видео, но ещё и фотографию с регистратора.

**master-kostya**» 23 апр 2013, 22:49

Пересмотрел видео с регистратора. Желание подстроить фокус возникает только при просмотре кадров с ярким солнцем, если тень, то всё нормально.
Так что соглашусь с :

Rezon писал(а):несколько замыливает картинку, что особенно проявляется при ярком свете

Пока оставляю затею с регулировкой фокуса.

**polar-nick**» 25 апр 2013, 20:58

Как у многих встал вопрос с подбором штекера подвода бортового питания, таким образом, чтобы сохранить родной прикурочный питалльник нетронутым.
От старых Nokia - телефонов не подошёл - слишком маленькая внутренняя дырочка/отверстие )))) ,и внешний диаметр в нокиевских штекерах 2 мм, а нам надо - 2.5 мм.
В сотовом лабазе подобрал нужную зарядку (её оставил из за прикурочного штекера), а шнурочек со штекером идеально подошёл и теперь питает мою конструкцию.
Кому понадобится - ищите такую.

Слева родной питальный штекер, самсунговский такой же. Справа - нокиевский. Разницу видно.

**papa.**» 25 апр 2013, 21:08

polar-nick писал(а):Как у многих встал вопрос с подбором штекера подвода бортового питания, таким образом, чтобы сохранить родной прикурочный питалльник нетронутым.От старых Nokia - телефонов не подошёл - слишком маленькая внутренняя дырочка/отверстие )))) ,и внешний диаметр в нокиевских штекерах 2 мм, а нам надо - 2.5 мм.В сотовом лабазе подобрал нужную зарядку (её оставил из за прикурочного штекера), а шнурочек со штекером идеально подошёл и теперь питает мою конструкцию.Кому понадобится - ищите такую.

Добрый вечер!
Спасибо. А можно чуть больше информации?

**polar-nick**» 25 апр 2013, 22:01

А что там подробного? Самсунговский штекер полный аналог нашего. Подключил полуметровый кусок провода от самсунговской прикурки к проводу от аккумулятора атомобиля (у меня он заведен через левую стойку к месту крепления салонного зеркала) подключил минус с кузову (у меня там саморез ввёрнут с массовыми концами), плюс- к общему плюсу (у меня там ещё рация с антирадаром запитаны). Выел из под обшивки к лобовому стеклу 10 см провод со штекером. Рег и мну всё время пишет. Не нужен -снимаю. Могу завтра фотки скинть, хотя там ничего необычного- рег спрятан слева за салонным зеркалом, практически не мешает обзору - терпеть не могу всяку хрень и проводочки перед глазами.

Ну а родной прикурочный шнурок и кронштейн с присоской остались на случай, если по -бысторму на другой авто надо будет перпкинуть.

**papa.**» 25 апр 2013, 22:21

polar-nick писал(а): Могу завтра фотки скинть, хотя там ничего необычного- рег спрятан слева за салонным зеркалом, практически не мешает обзору - терпеть не могу всяку хрень и проводочки перед глазами.

Добрый!
Если не сложно выложить фотки , то сделайте это.Возможно кому то и пригодится

По крайней мере нужная информация лишней не бывает :!:

**polar-nick**» 26 апр 2013, 00:12

Сходил на улицу. Щелкнул.

Вид от головы водителя.

Вид поближе

Совсем близко

Крепление.

Вот ссылка на альбом

**papa.**» 26 апр 2013, 22:12

polar-nick писал(а):Сходил на улицу. Щелкнул. Вид от головы водителя. Вид поближе Совсем близко Крепление. Вот ссылка на альбом

Добрый вечер!
Спасибо за фото. Возможно кому то и понадобится.

**master-kostya**» 27 апр 2013, 16:21

Надоело мне после каждого складывания регистратора вглядываться в экран и настраивать угол.
Отрегулировал рег, сделал трафарет из бумажного скотча (малярный) и белой краской нарисовал метки.
С метками угол настраивается за считанные секунды.

Как вариант данные метки можно нарисовать белым маркером. Ну тем которым пишут объявление о продаже авто на заднем стекле.

**polar-nick**» 28 апр 2013, 06:03

А "Цэлка" на экране чтобы лучше видеть? )))

**gse**» 28 апр 2013, 08:20

polar-nick писал(а):А "Цэлка" на экране чтобы лучше видеть? )))

Если,что проще поменять,да и многим не мешает.

**Mixi-Aka**» 28 апр 2013, 12:40

bg1 писал(а):Надоело мне после каждого складывания регистратора вглядываться в экран и настраивать угол.
Отрегулировал рег, сделал трафарет из бумажного скотча (малярный) и белой краской нарисовал метки.
С метками угол настраивается за считанные секунды.

Как вариант данные метки можно нарисовать белым маркером. Ну тем которым пишут объявление о продаже авто на заднем стекле.

После непродолжительного пользования устанавливаю почти не глядя, тем более на экран(привык как то)ошибок практически не бывает...Складываю-раскладываю по несколько раз в день. Установлен так же, слева от зеркала...

**master-kostya**» 30 апр 2013, 23:08

Надоело мне слушать "свист" на записи с регистратора описанный в следующей теме - viewtopic.php?f=14&t=195
Решено было победить эту проблему. Собственно для решения этой проблемы требовалось всего лишь установить LC-фильтр в разрыв плюсового провода питания ВР.
Сегодня появилось время и желание и "завывания" на звуке были устранены.
Собираем вот такую схему:

Собрать её было не проблема, проблема была всё это дело впихнуть в штекер прикуривателя. Собственно из-за ограниченного пространства и пришлось использовать два конденсатора на 220 микрофарад всесто одного на 470...
Собственно удалось таки мне всё это дело упаковать:

После упаковки весь этот колхоз достал и сфотал с различных ракурсов:

В общем завываний звука после установки LC-фильтра не стало. В архиве два видео, одно до доработки, другое после.
Обращаем внимание на звук - http://yadi.sk/d/8ag_hzMY4UF0K 41 Мб.

**gse**» 30 апр 2013, 23:20

"завывания" на звуке были устранены

Вот это молодца!!!Респект.

**master-kostya**» 30 апр 2013, 23:25

Будут вопросы - спрашивайте, отвечу.
Я бы и не обратил внимание на эти завывания если бы как то не ехал с выключенной магнитолой. Так то обычно музыка играет так, что ни о каких завывания на видео не может быть речи, а тут тишина и этот вой...

**Mixi-Aka**» 30 апр 2013, 23:30

bg1 писал(а):Будут вопросы - спрашивайте, отвечу.)

Вопрос первый: зачем заархивировали видео?

Сделано каКчественно, а главное результат.
Хорошо бы производитель наладил выпуск ВР с таким шнуром чтобы избежать этой проблемы.

**master-kostya**» 30 апр 2013, 23:33

Просто так. Что бы два видео в одной папке были.

А что испортилось?

**papa.**» 30 апр 2013, 23:35

bg1 писал(а):Надоело мне слушать "свист" на записи с регистратора описанный в следующей теме - viewtopic.php?f=14&t=195
Решено было победить эту проблему. Собственно для решения этой проблемы требовалось всего лишь установить LC-фильтр в разрыв плюсового провода питания ВР.
В общем завываний звука после установки LC-фильтра не стало. В архиве два видео, одно до доработки, другое после.
Обращаем внимание на звук - http://yadi.sk/d/8ag_hzMY4UF0K 41 Мб.

Доброй ночи!
Очень правильно (очумел), думаю многие будут благодарны

**Mixi-Aka**» 30 апр 2013, 23:39

papa. писал(а):Доброй ночи!
Очень правильно (очумел), думаю многие будут благодарны

Поддержу!
Но всё же хотелось чтобы решили эту проблему на уровне производства.
Да и шнурок такой отдельно для востановления статуса.
У мну руки более к железякам привыкли :lol:

**gse**» 30 апр 2013, 23:44

bg1

использовать два конденсатора на 220 микрофарад всесто одного

Я в радио не силен,но способный.Встречается наводка на радио в 5В 1А зарядках как у Q2,так вот что основную роль сыграло,может тоже в разрыв феритовое кольцо есть смысл ставить или еще,что ....

**master-kostya**» 30 апр 2013, 23:44

Mixi-Aka писал(а):хотелось чтобы решили эту проблему на уровне производства.

Я бы тоже хотел хоть раз купить идеальный рег не требующий доработки, но что не получается. Вот и приходиться допиливать.

**master-kostya**» 30 апр 2013, 23:46

gse писал(а):Встречается наводка на радио в 5А зарядках как у Q2

Радио именно глушит? То есть забивает прием? Если да, то кольцо не поможет.
5 Амперные зарядки в жизни не встречал. Максимум 2Ампера.

**gse**» 30 апр 2013, 23:49

Радио именно глушит? То есть забивает прием? Если да, то кольцо не поможет.

Да Х/З,встречались такие вопросы,так понял,что с антеннами наклеенными на стекло типа Бош.

5 Амперные зарядки в жизни не встречал. Максимум 2Ампера.

Извиняюсь очепятка :lol:

5В 1А.

**master-kostya**» 30 апр 2013, 23:56

С наклеяными антенами вообще беда...
Так то у Q2 нормальная практически не фонящая зарядка, но если "антена типа Бош", то только разнесение проводов от ЗУ и антены по разным стойкам помогает и то не всегда.

**gse**» 30 апр 2013, 23:59

Так то у Q2 нормальная

Согласен.

**bob_62**» 25 май 2013, 08:55

polar-nick писал(а):Сходил на улицу. Щелкнул.

Вид от головы водителя.

Вид поближе

Совсем близко

Подскажи как и откуда запитал? У меня тоже Гольф+.

Крепление.

Вот ссылка на альбом

**polar-nick**» 25 май 2013, 20:42

bob_62

Что это было? :shock:

**Евгений Курск**» 27 май 2013, 17:04

Всем привет! ) сегодня немного добавил в регистратор новшество ))) вставку в виде шайбы ,не знаю из какого пластика она, но когда вытачивал пластик не плавился. изначальная заготовка была в виде втулки ,сточил до 1мм где-то. фото не знаю как показать.. качайте http://yadi.sk/d/AFFj-uen5Dlee 5 метров. на фото видно белое кольцо-шайба. стал жестче.дальнейшее испытания покажут что и как .... есть вопросы -пишите)

**master-kostya**» 27 май 2013, 17:39

Черным маркером шайбу покрась.

Точных размеров (наружний, внутренний диаметр) этой шайбы нет? Ну что бы зарание сделать, разобрать рег и установить.
Прям реально жестче стал?

**Евгений Курск**» 27 май 2013, 18:15

bg1 писал(а):Черным маркером шайбу покрась.
Точных размеров (наружний, внутренний диаметр) этой шайбы нет? Ну что бы зарание сделать, разобрать рег и установить.
Прям реально жестче стал?

жестче стал, извини было творческое вдохновение и размер не чем мерить))) линейкой могу напутать))) толщину шайбы подбирал методом подбора на глаз) затянул гайку и с другой стороны в щель прикладывал можно сказать запихивал ))))))) с усилием шайбу, подточу и снова,далее разобрал .повезло с втулкой внутренний диаметр её и наружный совпал как надо))) все четко.вдруг не найдешь материал ,могу поискать еще втулки и переслать .

**master-kostya**» 27 май 2013, 18:20

Да найду поди кусок плассмассы и из него сделаю. Совмещу установку этой шайбы с инсталяцией металлического холдера.
Если ослабить гайку рег нормально складывается или туго?

**Евгений Курск**» 27 май 2013, 18:31

bg1 писал(а):Да найду поди кусок плассмассы и из него сделаю. Совмещу установку этой шайбы с инсталяцией металлического холдера.
Если ослабить гайку рег нормально складывается или туго?

туговато конечно но не в натяжку!!! без особого давления,это как гайку немного подтянуть и крутить-складывать рег. как то так .

**Vik93**» 27 май 2013, 21:58

bg1 писал(а):Сабж в разобранном виде:

А что это белеет на металлических поверхностях платы с объективом и корпуса.
